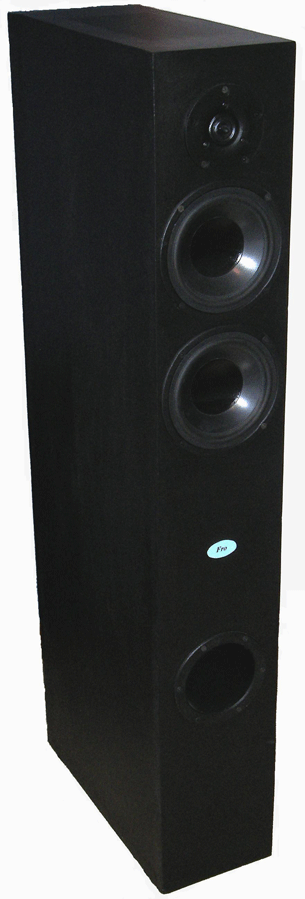

Stor 2-veis høyttaler
Bygget om til "Fro 3"
Spesifikasjoner:
- Konfigurasjon: 2-veis
- Kassetype: Bassrefleks
- Høyttalerelementer: 2 stk. Peerless CSX 176H, 1 stk. Vifa XT25TG30
- Delefilter: 4. ordens Linkwitz-Riley
- Delefrekvens: 2650 Hz
- Følsomhet, 2,83 V: 92 dB
- Impedans: 4 ohm
- Kassevolum: 60 liter
- -3dB frekvens: 35 Hz
- Bassrefleksrør: 11 cm diameter, 28 cm lengde
- Platetykkelse: 22 mm
- Kassemål: 18,7 cm x 43,0 cm x 119,4 cm (B x D x H)
Delefilter:
Delefrekvensen på 2650 Hz ble valgt for å sikre god spredning fra basselementene, og for å unngå nivåhevingen som disse elementene har over 3000 Hz. Siden jeg har brukt ringradiator-diskanten fra Vifa med en relativt lav delefrekvens på 2650 Hz, valgte jeg et 4. ordens delefilter slik at den ikke skulle få for mye effekt ved lave frekvenser, og for å unngå å høre eventuell forvrengning som kan oppstå ved lave frekvenser. Filteret sikrer også flat respons rundt delefrekvensen. Med 2 basselementer i parallell, og en diskant på 4 ohm, fikk jeg en systemimpedans på 4 ohm. Med diskantens høye følsomhet trengte jeg ikke dempeledd siden bassene er koblet i parallell, og trengte derfor bare et høypassfilter. Til bassene er det brukt en impedansekorreksjon for å sikre noenlunde lineær impedans til lavpassfilteret. Spenningsfølsomheten blir derfor ca. 92dB/1m med en samlet impedans på 4 ohm.

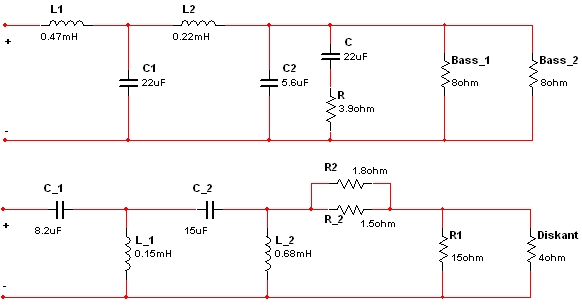

Kretsskjema til delefilter:
for impedanskorreksjon. Til diskanten er det et 4. ordens høypassfilter.
Filteret er beregnet med hensyn på en impedans på 4 ohm.

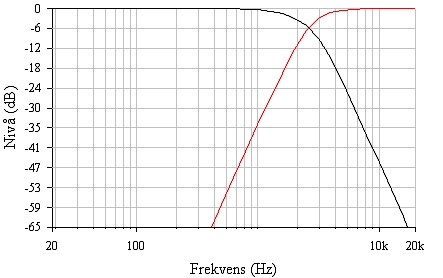

Frekvensrespons delefilter:

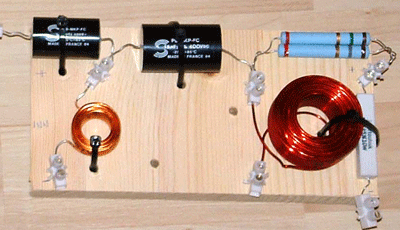

Bilde av oppkobling av filter til diskant:
(her med L-pad for 2 dB demping, men disse brukes ikke)

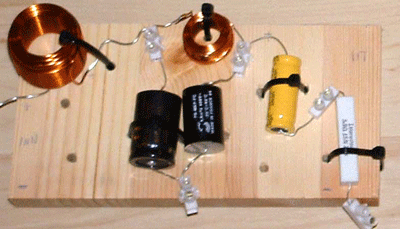

Bilde av oppkobling av filter til bass:
Konfigurasjon:
Jeg valgte bassrefleks fordi basselementene ikke gir særlig mye effekt ved lave frekvenser i en lukket løsning. Det ble brukt 2 basselementer i parallell for å øke spenningsfølsomheten, og med de valgte elementene kunne jeg lage en stor gulvstående høyttaler som bare trengte å være 2-veis. Høyttaleren strekker seg fint ned til 35 Hz, og diskanten har stor rekkevidde oppover. Kabinettet ble laget med smal frontplate og høyttaleren har Linkwitz-Riley filter for å sikre jevn og faseriktig overgang rundt delefrekvensen, samt god horisontal spredning. Bassrøret som brukes har stor diameter for å unngå blåselyder ved høye effekter, og det store kassevolumet sikret plass til den lange lengden bassrøret dermed trenger for å tune kassen til lave frekvenser.

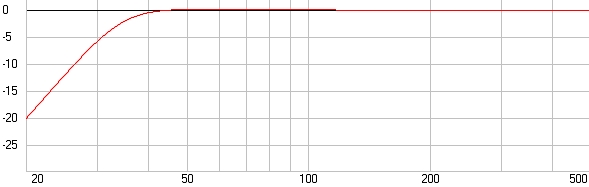

Frekvensrespons kasse:
