2-veis høyttaler
- Bygget om til "Fro 2"
Høyttaler med 1 stk. 6.5" bass og soft-dome diskant.
Spesifikasjoner:
- Konfigurasjon: 2-veis
- Kassetype: Bassrefleks
- Høyttalerelementer: 1 stk. Peerless CSX 176H, 1 stk. Peerless DT 105
- Delefilter: 3. ordens Butterworth
- Delefrekvens: 2800 Hz
- Følsomhet, 2,83 V: 86,5 dB
- Impedans: 8 ohm
- Kassevolum: 25 liter
- -3dB frekvens: 37 Hz
- Bassrefleksrør: 6,7 cm diameter, 25 cm lengde
- Platetykkelse: 22 mm
- Kassemål: 19,4 cm x 38,4 cm x 60 cm (B x D x H)
Delefilter:
Delefrekvensen på 2800 Hz ble valgt å unngå nivåhevingen som disse elementene har over 3000 Hz. For å få en jevn overgang rundt delefrekvensen bruker jeg et 3. ordens delefilter, som også sikrer at diskanten ikke får for mye effekt ved lave frekvenser. Delefrekvensen passer diskantens frekvenskurve slik at elementene passer fint sammen. Med basselement på 8 ohm valgte jeg også en diskant på 8 ohm. Pga forskjellen i følsomhet mellom elementene er diskanten dempet 4 dB, og det er derfor brukt et dempeledd i tillegg til høypassfilter. Til bassene er det brukt en impedansekorreksjon for å sikre noenlunde lineær impedans til lavpassfilteret. Spenningsfølsomheten blir derfor ca. 86,5 dB/1m med en samlet impedans på ca 7 - 12 ohm.

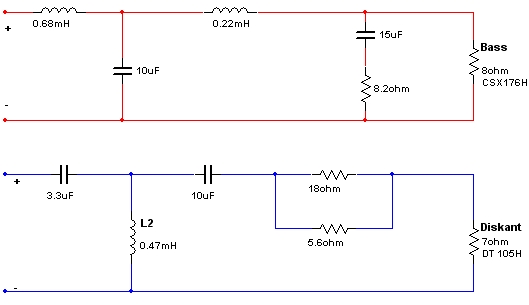

Kretsskjema til delefilter:
Diskanten har et høypassfilter og et dempeledd for å dempe nivået med 4 dB.

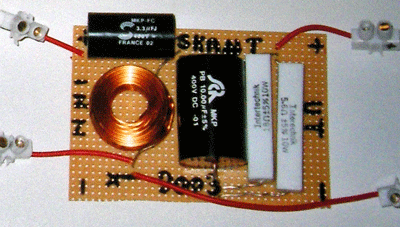

Bilde av oppkobling av filter til diskant:
Bilde av oppkobling av filter til bass:

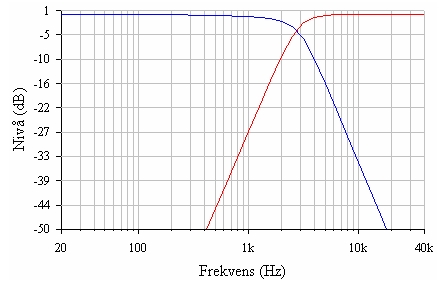

Frekvensrespons delefilter:
Konfigurasjon:
Jeg valgte bassrefleks fordi basselementene ikke gir særlig mye effekt ved lave frekvenser i en lukket løsning. Med de valgte elementene kunne jeg lage en 2-veis løsning som også gav bass ned til 37 Hz. Kabinettet ble laget med smal frontplate for å sikre god horisontal spredning.

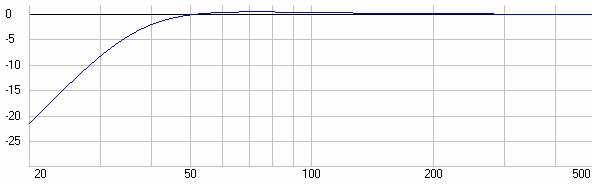

Frekvensrespons kasse:
